主要設備

熟練した技術者と共に加工製品を仕上げる主な設備です。
▼加工可能寸法明細を以下に表記しておりますので、設備名をクリックしてください。

1.ガラス表面研磨機 16.化学強化1号炉(大板ケミカル強化対応)
2.NEW -NC加工機 (CMSブレンバーナー)2号機 17.化学強化2号炉(薄板小物ケミカル強化対応)
3.縦型研磨機(大板用) 18.屈折計表面応力計
4.縦型研磨機(小物用) 19.化学強化ガラス特性強度説明
5.縦型研磨機(鏡用) 20.落球試験機
6.縦型研磨機(広幅面取り用) 21.ラミネーター
7.ダブルエッジャー DEM-18 22.軟水装置(加工・研磨・洗浄)
8.縦型洗浄機(大板用) 23.
9.横型洗浄器(小物用) 24.
10.NC切断機(GX対応型) 25.
11.NC加工機(インターマック) 26.
12.NC加工機(CMSブレンバーナー) 27.
13.NC加工機(プログラム用PC) 28.
14.縦型NC穴あけ機 29.
15.横型半自動穴あけ機 30.
最新設備導入 (稼動開始致しました。)
2005.08.10
詳細はこちら

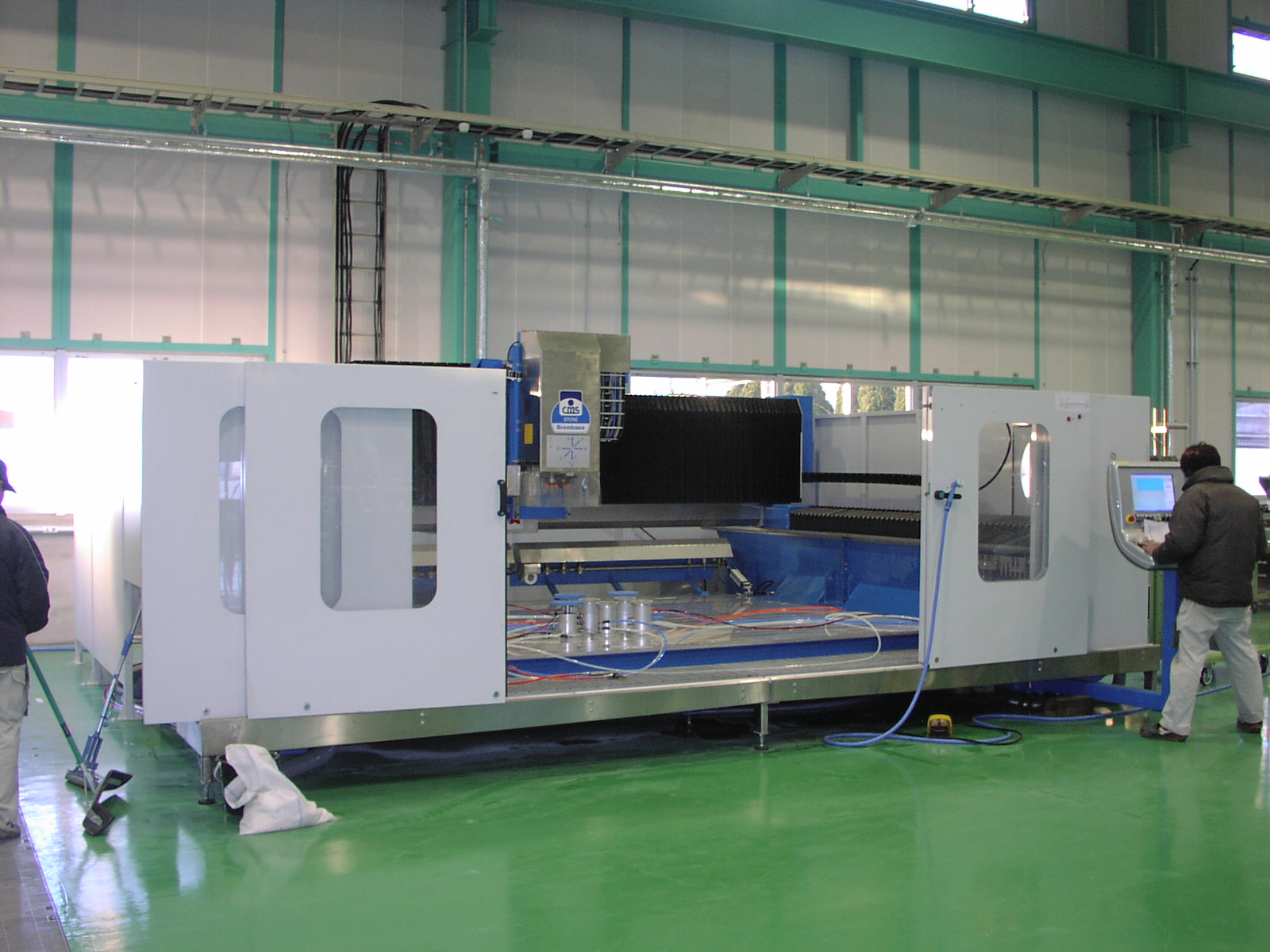

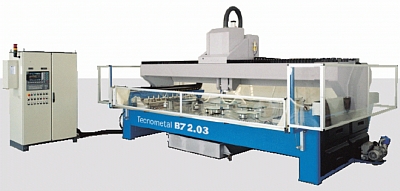

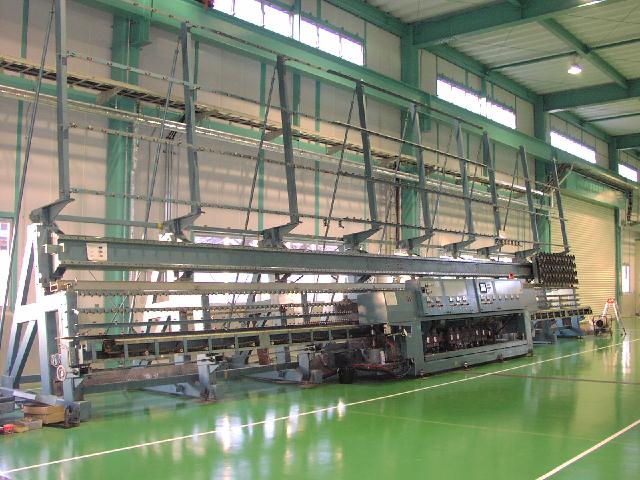

■ガラス表面研磨機   ■NEW -NC加工機 (CMSブレンバーナー) 2号機   ■縦型研磨機(大板用)
詳細はこちら 詳細はこちら
ガラス表面研磨機
●加工可能寸法 最大/H800×W800 mm
●板厚 3〜25 mm
●キズ精度 1ミクロン
  ●全周加工可能寸法
 最大/H3,500×W2,000 mm
 最小/H150×W150 mm
●板厚 3〜50 mm
●加工可能角度 任意
  ●加工可能寸法
 最大/H4,500×W10,000 mm
 最小/ H150×W150 mm
●板厚 3〜50 mm
●加工可能角度 90〜45度
▲UP

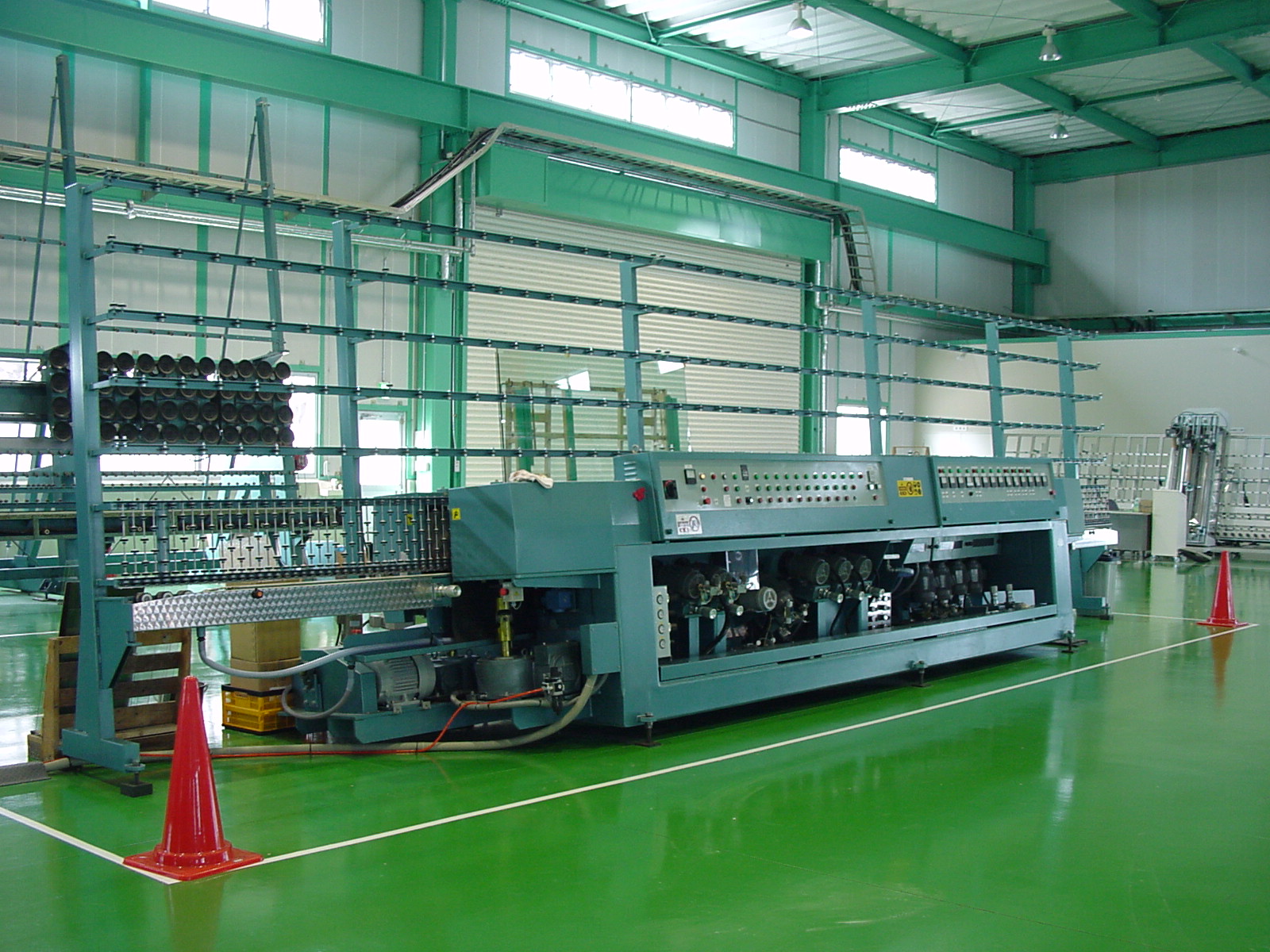

■縦型研磨機(小物用)   ■縦型研磨機(鏡用)   ■縦型研磨機(広幅面取り用)
縦型研磨機(小物用) 縦型研磨機(広幅面取り用)
●加工可能寸法
 最大/H3,500×W2,500 mm
 最小/H50×W50 mm
●板厚 3〜19 mm
●加工可能角度 90〜45度
  ●加工可能寸法
 最大/H3,500×W2,500 mm
 最小/H100×W100 mm
●板厚 3〜19 mm
●加工可能角度 面分:45〜0度、
 面取り幅:3〜10mm、コバ部:90度 TOTO同等仕様
  ●加工可能寸法
 最大/H3,500×W2,500 mm
 最小/H100×W100 mm
●板厚 3〜19 mm
●加工可能角度 45〜0度、
 面取り幅:5〜40mm
▲UP
ダブルエッジャーDEM-18   ■縦型洗浄機(大板用)   ■横型洗浄機(小物用)
ダブルエッジャーDEM-18 縦型洗浄機(大板用) 横型洗浄機(小物用)
●加工可能寸法
 最大/H6,500×W3,700 mm
 最小/H500×W500 mm
●板厚 5〜25 mm
●加工可能角度 90度
  ●洗浄可能寸法
 最大/H2,500×W6,000 mm
 最小/H150×W150 mm
●板厚 3〜25 mm
  ●洗浄可能寸法
 最大/H2,000×W900 mm
 最小/H50×W50 mm
●板厚 3〜19 mm
▲UP
■NC切断機(GX対応型)   ■NC加工機(インターマック)   ■NC加工機(CMSブレンバーナー)
NC切断機(GX対応型) NC加工機(インターマック) NC加工機(CMSブレンバーナー)
●切断可能板厚 3〜25 mm   ●全周加工可能寸法
 最大/H2,500×W1,500 mm
 最小/H200×W200 mm
●板厚 3〜25 mm
●加工可能角度 任意
  ●全周加工可能寸法
 最大/H3,500×W2,000 mm
 最小/H150×W150 mm
●板厚 3〜50 mm
●加工可能角度 任意
▲UP
■NC加工機(プログラム用PC)   ■縦型NC穴あけ機(3ヘッドミリング機能付)   横型半自動穴あけ機
詳細はこちら
NC加工機(プログラム用PC)
●図面 数値による入力
●ベニヤ・紙等の型
 デジタイザ及びNCプローブにより読み取り
●各種CADプログラムからDXFファイルによるデータ変換からの製作可能
  ●加工可能寸法
 最大/H2,500×W3,500 mm
●板厚 3〜25 mm
●加工可能穴径 0.5〜160パイ
3ヘッドにより一度に3種類の穴径の穴あけが可能、またミリング機能により最大180×160の角穴及び160パイの丸穴、0.1ミリ刻みの穴径の穴あけ可能
  ●加工可能寸法
 最大/H3,500×W1,800 mm
●板厚 3〜25 mm
●加工可能穴径 3〜250パイ

(位置出しレーザーポイント)
▲UP
■化学強化1号炉(大板ケミカル強化対応)   ■化学強化2号炉(薄板小物ケミカル強化対応)    ■屈折計表面応力計
(JIS R3222 6.4に準拠した装置)
化学強化炉(ケミカル強化) 屈折計表面応力計
●加工可能寸法
最大/H1,200×W1,000 mm 最小/固定時具によりどのようなサイズにも対応
●板厚 0.7〜25 mm
  ●加工可能寸法
最大/H300×W300 mm 最小/固定時具によりどのようなサイズにも対応
●板厚 0.5〜25 mm
   表面応力値 公差 ±2Kg/mm2
●応力深さ 公差 ±5ミクロン
▲UP
